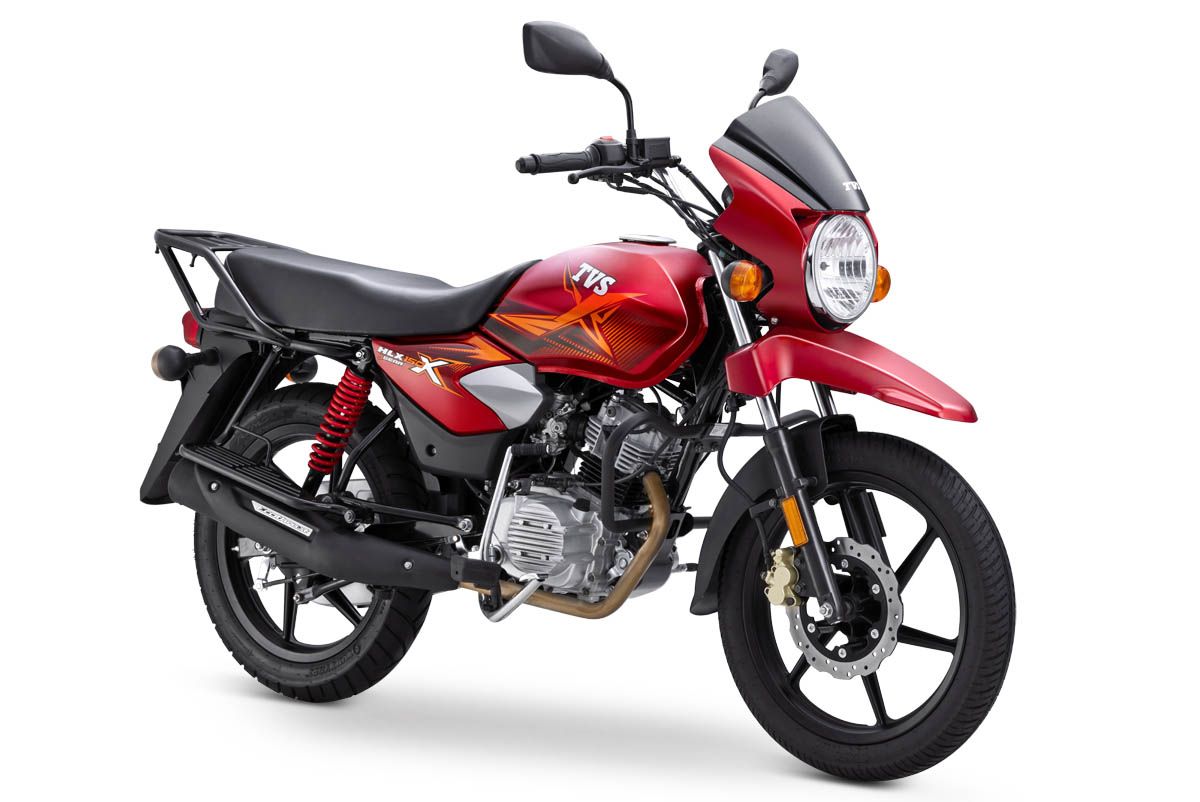

Мотоцикл TVS HLX 150X.
Рекомендуемое топливо: бензин Аи 92 (рекомендации производителя - неэтилированный бензин с октановым числом от 85 до 95).
Объем бензобака - 12 л, объем резервной емкости бензобака - 2 л.
Объем масла двигателя и трансмиссии: 1000 мл. Уровень масла измеряется пробкой с маслощупом не закручивая пробку.
Рекомендуемое масло: SAE 20W50, JASO Ma2. Допустимо полусинтетика 10W40.
Рекомендуемая тормозная жидкость: DOT 3/ DOT 4
Объем масла в передней вилке: 146 +-2.5 мл/перо
Рекомендуемое масло пере/дней вилки: IOC TeleSchockab
Рекомендуемое давление в шинах: передняя (1 или 2 человека одинаково) 25 PSI (1,71 bar, 1.75 кг/см2)
задние - 1 человек - 28 PSI (1,96 bar, 2.00 кг/см2)
2 человека - 32 PSI (2,21 bar, 2.25 кг/см2)
Свеча зажигания: BOSCH UR5KC
Зазор свечи зажигания: 0,7-0,8 мм
Компрессия: нормальная - 9,5-11,2 кг/см2 (140-165 PSI). Минимально допустимое значение - 8,8 кг/см2 (130 PSI)
Свободный ход рычага переднего тормоза: 15-20 мм
Провисание цепи: 20-25 мм
Цепь и звезды: цепь 428, 122 звена, звезды 14/44
Свободный ход педали заднего тормоза: 15-20 мм
Аккумуляторная батарея: 12В, 5.0 Ач.
Минимальное напряжение батареи (без нагрузки): 12,8 В. Зарядите батарею если менее напряжение 12В.
Предохранитель: 1 штука, 12В 10А.
Лампочка фары: 12В 35/35Вт
Лампочка стоп-сигнала: 12Вб 5/21 Вт
Лампочка поворотников: 12В 10Вт - 4 штуки
Лампочка глазков индикатора включенной передачи: 12В, 1,7 Вт - 5 штук
Зазоры клапанов: впускной 0,04 мм, выпускной 0,08 мм.
Сервисный лимит приводной цепи: измерить расстояние между 1м и 21м штифтами. если оно превышает 259,4 мм - заменить цепь.
Холостые обороты двигателя: 1400+-100
Допустимая остаточная глубина протектора шины: передней - 0,5 мм, задней - 1,0 мм.
Минимальная допустимая толщина тормозных колодок заднего барабанного тормоза - 1,5 мм. Нормальное значение (новые) - 4,5-5,1 мм
Минимальная допустимая толщина тормозных колодок переднего дискового тормоза - 1,5 мм. Нормальное значение (новые) - 3-4 мм
Размерность шин: 2,75-17", 90/90-17" бескамерные
Карбюратор: типа BS 26, постоянного разряжения (CV)

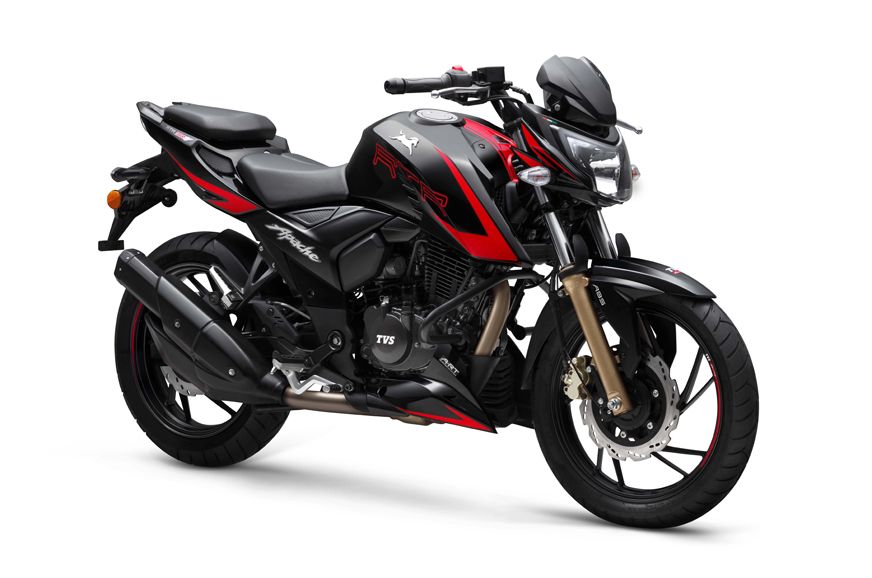

Мотоцикл TVS APACHE RTR 200 4V.
Рекомендуемое топливо: бензин Аи 92 (рекомендации производителя - неэтилированный бензин с октановым числом от 85 до 95).
Объем бензобака - 12 л, объем резервной емкости бензобака - 2,5 л.
Объем масла двигателя и трансмиссии: 1200 мл. (слив масла при замене), 1400 мл. - полная замена (включая емкость масляного радиатора)
Рекомендуемое масло: синтетика SAE 10W30 API-SL, JASO MA2
Объем масла в передней вилке: 325 +-2 куб.см./перо
Рекомендуемое масло передней вилки: KYB G10
Рекомендуемая тормозная жидкость: DOT 3/ DOT 4
Рекомендуемое давление в шинах: передняя (1 или 2 человека одинаково) 25 PSI (1,71 bar, 1.75 кг/см2)
задние - 1 человек - 28 PSI (1,96 bar, 2.00 кг/см2)
2 человека - 32 PSI (2,21 bar, 2.25 кг/см2)
Свеча зажигания: BOSCH UR4KE
Зазор свечи зажигания: 0,7 мм
Компрессия: нормальная - 6,3-8,4 кг/см2 (90-120 PSI).
Свободный ход рычага сцепления: 8-15 мм
Провисание цепи: 20-25 мм
Аккумуляторная батарея: 12В, 9.0 Ач.
Минимальное напряжение батареи (без нагрузки): 12,9 В. Зарядите батарею если менее напряжение 12В.
Предохранители: 1 штука, 12В 10А и 1 штука 12В 15А.
Лампочка фары: светодиодная 12В 60/55Вт, H4
Лампочка стоп-сигнала: светодиодная панель 1 Вт / 2.5 Вт max
Лампочка поворотников: светодиодные 12В 10Вт - 4 штуки
Лампочка подсветки номера: светодиодная 12В, 5 Вт
Зазоры клапанов: впускной 0,06 мм, выпускной 0,08 мм.
Сервисный лимит приводной цепи: измерить расстояние между 1м и 21м штифтами. если оно превышает 256 мм - заменить цепь.
Сервисный лимит цепи ГРМ: измерить расстояние между 1м и 21м штифтами. если оно превышает 128,2 мм - заменить цепь.
Холостые обороты двигателя: 1500+-100
Допустимая остаточная глубина протектора шины: передней - 1,5 мм, задней - 1,5 мм.
Размерность шин: 90/90-17", 130/70-17" бескамерные
Карбюратор: типа KEIHIN CV 30 VE, постоянного разряжения (CV)
Рекомендованный период обкатки: 750 км. Максимальная скорость в период обкатки рекомендуется не более 50 км/ч.

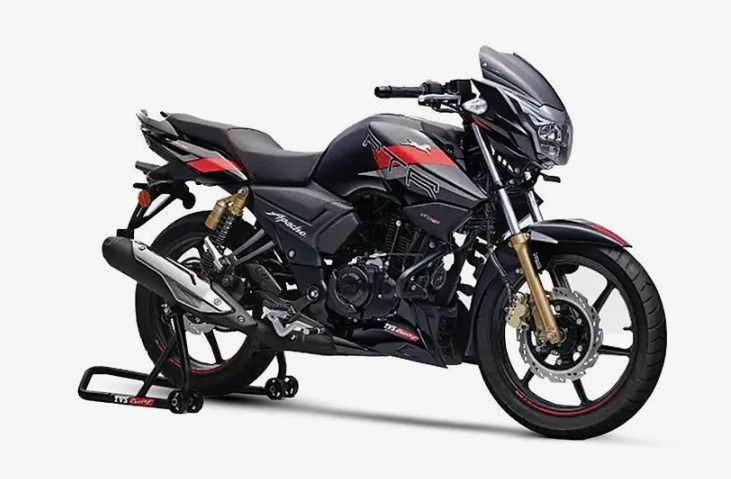

Мотоцикл TVS APACHE RTR 180.
Рекомендуемое топливо: бензин Аи 92 (рекомендации производителя - неэтилированный бензин с октановым числом от 85 до 95).
Объем бензобака - 16 л, объем резервной емкости бензобака - 3 л.
Объем масла двигателя и трансмиссии: 1000 мл. (слив масла при замене), 1100 мл. - полная замена
Рекомендуемое масло: синтетика SAE 10W30 API-SL, JASO MA2
Объем масла в передней вилке: 140 +-2,5 куб.см./перо
Рекомендуемая тормозная жидкость: DOT 3/ DOT 4
Рекомендуемое давление в шинах: передняя (1 или 2 человека одинаково) 25 PSI (1,71 bar, 1.75 кг/см2)
задние - 1 человек - 28 PSI (1,96 bar, 2.00 кг/см2)
2 человека - 32 PSI (2,21 bar, 2.25 кг/см2)
Свеча зажигания: BOSCH UR5DDC
Зазор свечи зажигания: 0,6 мм
Свободный ход рычага сцепления: 7-12 мм
Провисание цепи: 20-25 мм
Аккумуляторная батарея: 12В, 9.0 Ач.
Минимальное напряжение батареи (без нагрузки): 12,9 В. Зарядите батарею если менее напряжение 12В.
Предохранители: 2 штуки, 12В 10А и 1 штука 12В 20А.
Лампочка фары: галоген 12В 35/35Вт
Лампочка стоп-сигнала: светодиодная панель 0,5 Вт / 3.5 Вт
Лампочка поворотников: 12В 10Вт - 4 штуки
Лампочка подсветки номера: 12В, 4 Вт
Зазоры клапанов: впускной 0,06 мм, выпускной 0,08 мм.
Холостые обороты двигателя: 1400+-100
Допустимая остаточная глубина протектора шины: передней - 1,5 мм, задней - 1,5 мм.
Размерность шин: 90/90-17", 110/80-17" бескамерные
Карбюратор: типа UCAL BS 29, постоянного разряжения (CV)
Рекомендованный период обкатки: 750 км. Максимальная скорость в период обкатки рекомендуется не более 50 км/ч.
